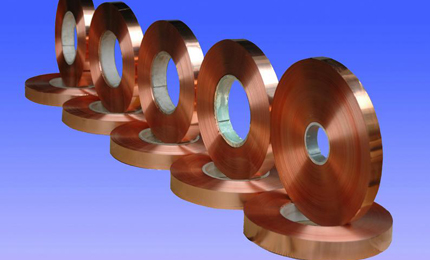

電線用銅条

概要

この電気ケーブルの外部絶縁体層中の赤銅の層は、内部のワイヤを保護します。電気ケーブル用銅条は、優れた導電性と展延性の特徴を有します。

仕様

種類	記号	状態	サイズ(mm)		参考基準
			厚さ	幅
条	T2	Y Y2 Y4 M	0.05 〜 0.2	≤ 300	GB/T2059-2000
			> 0.2 〜 0.49	≤ 600
			0.5 〜 2.0	≤ 1000
無酸素銅条	TU1 TU2	Y Y2 Y4 M	0.05 〜 0.2	≤ 300
			> 0.2 〜 0.49	≤ 600
			0.5 〜 2.0	≤ 1000
リン脱酸素銅条	TP1 TP2	Y Y2 Y4 M	> 0.2 〜 0.49	≤ 600
			0.5 〜 2.0	≤ 1000
シルバー銅条	TAg0.1	Y2	0.8 〜 1.5	≤ 300	メーカー基準
電気ケーブル用 銅条	T2	Y	0.1 〜 0.25	≤ 300	GB/T11091-89
		M	0.26 〜 0.8	≤ 300	メーカー基準
同軸ケーブル	T2	M	0.25 〜 0.3	40 〜 160
			> 0.3 〜 0.5	40 〜 160
電気ケーブル用 複合銅条	T2B	M	0.36	≤ 300
T2導線	T2 銅線	M	0.25 〜 0.3	40 〜 200
			> 0.3 〜 0.4	40 〜 200
無酸素銅電気ケーブル	C10200	M	0.2 〜 -0.25	38 〜 83
外国銅合金条	LE122 LE192 (TAg0.1)	Y2	0.38/1.27	40/66	メーカー基準
			0.38/1.27	40/68
			0.6/1.5	56/92
			0.6/2.0	59/97
			0.6/1.6	53/104
トランス用銅条	TU1 T2 (T2 銅線)	M	0.1 〜 < 0.5	≤ 600	GB/T18813-2002
			0.5 〜 2.5	≤ 1000
薄型水槽用上	To	Y	0.05 〜 0.06	25 〜 80	メーカー基準
フレーム材料用条	LE192 LE122 LE194	Y Y2 Y4 T	0.2 〜 0.5	20 〜 305
			> 0.5 〜 1.5	30 〜 305
ラジエーター条	TP2B	M Y4	0.3 〜 0.6	15 〜 40
シルバー無酸素条	C10500	M 3/4Y	0.45 〜 2.8	≤ 600
純銅箔	T1 T2	Y			GB/T5187-85
備考:要件が上記の範囲を超える場合には、ご相談ください。
