概要

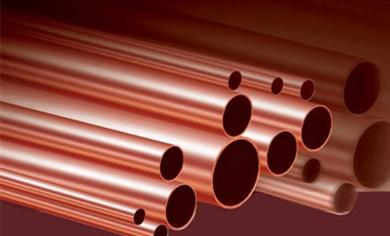

赤銅は純銅の一種で、優れた導電性と展延性を有します。この赤銅管は非鉄金属製のパイプで、銅と銅合金を圧接加工した継ぎ目のないパイプです。

用途

弊社の赤銅管は、広く水道用銅管と電気炉タービンとして利用されています。

特徴

赤銅管は、強度があり、耐食性に優れています。また、銅管は現代の一般住宅建築において、水道管、ヒーティングパイプ、冷却パイプの第一選択肢として使われています。銅管はまた、水道管としても最適です。

1.銅管の経済性

銅管は、加工と接続が容易なことから、設置時の材料とコストを節約できます。また安定性と信頼性からメンテナンスをあまり必要としません。

2. 銅の軽量性

同じ内径のライフル管の場合、銅管は鉄管と比べて厚みが小さくなります。銅管は設置時における輸送費を抑え、メンテナンスが簡易で、省スペースが可能となります。

3. 銅の被加工性

銅管に代表されるように、銅は曲げたり変形することが容易です。このように曲げ加工や接続加工に用いられ、銅管は簡単にどのような角度をつけられます。

4. 銅の安全性

銅は液体などの漏れや毒性の発生がありません。耐食性があり、酸化しにくいのが特徴です。非常にコンパクトな有機構造により、銅管は浸透性がありません。オイル、バクテリア、ウィルス、酸素、UV、その他有害な物質は銅管に浸透しないため、銅管内の水を汚染しません。

5.安定した化学的特性

耐冷性、耐熱性、耐圧性、耐火性(融点は摂氏1083度)の特性を有し、長期間にわたり様々な環境で利用されるものに適しています。
銅管と比較して、亜鉛メッキされた鉄管はもろく、その他の金属材料は高温での強度が急激に劣化し、熱水管として利用した場合に大変危険です。ある考古学者により、4500年前のピラミッドで銅管が利用され、現在もまだ利用できることが発見されています。

仕様

記号	状態	断面サイズ			長さ	参考基準
		OD	壁厚	ID
T2 TP2 TU2 TU1 C10200	R	φ60〜300	5〜30		500〜6000	GB/T1528-1997
		φ95〜120	32.5〜35		500〜4000	メーカー基準値
		φ125〜200	32.5〜35		300〜2000
		φ210〜250	32.5〜40		300〜1500
		φ260〜300	35〜65		300〜800
	R	φ300		φ50〜160	300〜700	メーカー基準値
		φ370		φ5 0〜200
		φ420		φ50〜250
	M Y	φ15〜360	0.7〜10		標準に従う	GB/T1527-1997
		φ38〜300	10.5〜17.5		500〜7000	メーカー基準値
	Y2	φ15〜100	0.5〜10		標準に準拠	GB/T1527-1997
T2 Tp2	M	φ6〜35	0.6〜6		5800	GB/T18033-2000
	Y2	φ6〜54	0.6〜6
	Y	φ6〜219	0.6〜6		3000
	M Y2 Y	φ4.76〜25	0.3〜1.5		3000〜7000	GB17791-99
	M	φ4〜22.23	0.3〜1.5		80〜12 kg (軸ロール)
	M	φ7〜9.52	0.32〜0.36		70〜120 kg (ライフル管　軸ロール)	メーカー基準値
	M Y	φ6.35〜19.05	0.5〜0.7		15000 (渦巻コイル)	GB17791-99
T2 導体	M	φ8〜17.3	0.5〜0.7		1000000〜8000000 (軸ロール／ケーブルドラム)	メーカー基準値
T2長方形／正方形パイプ	M Y	長辺A×短辺B×壁管厚 5〜80 × 5〜80 × 1.0〜10			垂直棒: 1000〜5000 L ≥ 6000 円盤	メーカー基準値
備考:要件が上記の範囲を超える場合には、ご相談ください。

概要

銅管は、堅牢で、腐食しにくく、耐熱性と高い耐圧性を有していることから、様々な環境で利用されています。赤銅コイルは、ボイラールーム、熱交換所、エアコンルームの熱交換設備として、工業分野や一般のビルでのヒーター、エアコン、給湯システムで特に利用されています。

赤銅コイルの特徴

1.熱伝導性と自動浄化能力が高い
2.溶接ポイントが少ないので、メンテナンスが容易。
3.コンパクトな構造により、必要な容積と面積を削減可能。

赤銅コイルの仕様

記号	状態	断面サイズ			長さ	参考基準値
		OD	管壁厚	ID
T2 TP2 TU2 TU1 C10200	R	φ60〜300	5〜30		500〜6000	GB/T1528-1997
		φ95〜120	32.5〜35		500〜4000	メーカー基準値
		φ125〜200	32.5〜35		300〜2000
		φ210〜250	32.5〜40		300〜1500
		φ260〜300	35〜65		300〜800
	R	φ300		φ50〜160	300〜700	メーカー基準値
		φ370		φ5 0〜200
		φ420		φ50〜250
	M Y	φ15〜360	0.7〜10		標準に準拠	GB/T1527-1997
		φ38〜300	10.5〜17.5		500〜7000	メーカー基準値
	Y2	φ15〜100	0.5〜10		標準に準拠	GB/T1527-1997
T2 Tp2	M	φ6〜35	0.6〜6		5800	GB/T18033-2000
	Y2	φ6〜54	0.6〜6
	Y	φ6〜219	0.6〜6		3000
	M Y2 Y	φ4.76〜25	0.3〜1.5		3000〜7000	GB17791-99
	M	φ4to 22.23	0.3〜1.5		80〜12 kg (軸ロール)
	M	φ7〜9.52	0.32〜0.36		70〜120 kg (ライフル軸ロール)	メーカー基準値
	M Y	φ6.35〜19.05	0.5〜0.7		15000(渦巻コイル)	GB17791-99
T2導体	M	φ8〜17.3	0.5〜0.7		1000000〜8000000(軸ロール／ケーブルドラム)	メーカー基準値
T2 長方形／正方形パイプ	M Y	長辺A×短辺B×壁管厚 5〜80 × 5〜80 × 1.0〜10			垂直棒: 1000〜5000 L ≥ 6000 円盤	メーカー基準値
備考:要件が上記の範囲を超える場合には、ご相談ください。

概要

プラスティック被膜赤銅管は、銅製の水道管にPP-Rを加熱加工で付着させたもので、供給管の１つとして利用されます。この内部は継ぎ目のない純正の銅管で、直接水が触れます。純赤銅管は、水の殺菌を助け、パイプを守ります。

仕様

記号	状態	断面サイズ			長さ	参考基準
		OD	管壁厚	ID
T2 TP2 TU2 TU1 C10200	R	φ60 〜 300	5 〜 30		500 〜 6000	GB/T1528-1997
		φ95to 120	32.5 〜 35		500 〜 4000	メーカ基準
		φ125to 200	32.5 〜 35		300 〜 2000
		φ210to 250	32.5 〜 40		300 〜 1500
		φ260to 300	35 〜 65		300 〜 800
	R	φ300		φ50 〜 160	300 〜 700	メーカ基準
		φ370		φ50 〜 200
		φ420		φ50 〜 250
	M Y	φ15 〜 360	0.7 〜 10		標準に準拠	GB/T1527-1997
		φ38to 300	10.5 〜 17.5		500 〜 7000	メーカ基準
	Y2	φ15to 100	0.5 〜 10		標準に準拠	GB/T1527-1997
T2 Tp2	M	φ6 〜 35	0.6 〜 6		5800	GB/T18033-2000
	Y2	φ6to 54	0.6 〜 6
	Y	φ6to 219	0.6 〜 6		3000
	M Y2 Y	φ4.76 〜 25	0.3 〜 1.5		3000 〜 7000	GB17791-99
	M	φ4 〜 22.23	0.3 〜 1.5		80 〜 12 kg (軸ロール)
	M	φ7 〜 9.52	0.32 〜 0.36		70 〜 120 kg (ライフル軸ロール)	メーカ基準
	M Y	φ6.35 〜 19.05	0.5 〜 0.7		15000(渦巻きコイル)	GB17791-99
T2 導体	M	φ8 〜 17.3	0.5 〜 0.7		1000000 〜 8000000 (軸ロール or ケーブルドラム)	メーカ基準
T2 長方形／四角形パイプ	M Y	長辺A×短辺B×壁管厚: 5 〜 80 × 5 〜 80 × 1.0 〜 10			垂直棒: 1000 〜 5000 L ≥ 6000 円盤	メーカ基準
備考:要件が上記の範囲を超える場合には、ご相談ください。
