• 概要

  銅管は、堅牢で、腐食しにくく、耐熱性と高い耐圧性を有していることから、様々な環境で利用されています。赤銅コイルは、ボイラールーム、熱交換所、エアコンルームの熱交換設備として、工業分野や一般のビルでのヒーター、エアコン、給湯システムで特に利用されています。

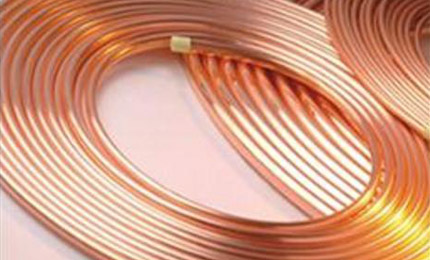

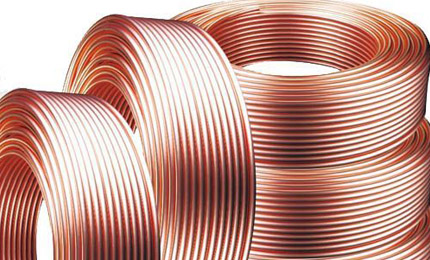

  赤銅コイルの特徴

  1.熱伝導性と自動浄化能力が高い
  2.溶接ポイントが少ないので、メンテナンスが容易。
  3.コンパクトな構造により、必要な容積と面積を削減可能。



• 概要

  銅管は、堅牢で、腐食しにくく、耐熱性と高い耐圧性を有していることから、様々な環境で利用されています。赤銅コイルは、ボイラールーム、熱交換所、エアコンルームの熱交換設備として、工業分野や一般のビルでのヒーター、エアコン、給湯システムで特に利用されています。



  赤銅コイルの特徴

  1.熱伝導性と自動浄化能力が高い
  2.溶接ポイントが少ないので、メンテナンスが容易。
  3.コンパクトな構造により、必要な容積と面積を削減可能。

•


  赤銅コイルの仕様

  記号	状態	断面サイズ			長さ	参考基準値
  		OD	管壁厚	ID
  T2 TP2 TU2 TU1 C10200	R	φ60〜300	5〜30		500〜6000	GB/T1528-1997
  		φ95〜120	32.5〜35		500〜4000	メーカー基準値
  		φ125〜200	32.5〜35		300〜2000
  		φ210〜250	32.5〜40		300〜1500
  		φ260〜300	35〜65		300〜800
  	R	φ300		φ50〜160	300〜700	メーカー基準値
  		φ370		φ5 0〜200
  		φ420		φ50〜250
  	M Y	φ15〜360	0.7〜10		標準に準拠	GB/T1527-1997
  		φ38〜300	10.5〜17.5		500〜7000	メーカー基準値
  	Y2	φ15〜100	0.5〜10		標準に準拠	GB/T1527-1997
  T2 Tp2	M	φ6〜35	0.6〜6		5800	GB/T18033-2000
  	Y2	φ6〜54	0.6〜6
  	Y	φ6〜219	0.6〜6		3000
  	M Y2 Y	φ4.76〜25	0.3〜1.5		3000〜7000	GB17791-99
  	M	φ4to 22.23	0.3〜1.5		80〜12 kg (軸ロール)
  	M	φ7〜9.52	0.32〜0.36		70〜120 kg (ライフル軸ロール)	メーカー基準値
  	M Y	φ6.35〜19.05	0.5〜0.7		15000(渦巻コイル)	GB17791-99
  T2導体	M	φ8〜17.3	0.5〜0.7		1000000〜8000000(軸ロール／ケーブルドラム)	メーカー基準値
  T2 長方形／正方形パイプ	M Y	長辺A×短辺B×壁管厚 5〜80 × 5〜80 × 1.0〜10			垂直棒: 1000〜5000 L ≥ 6000 円盤	メーカー基準値
  備考:要件が上記の範囲を超える場合には、ご相談ください。
